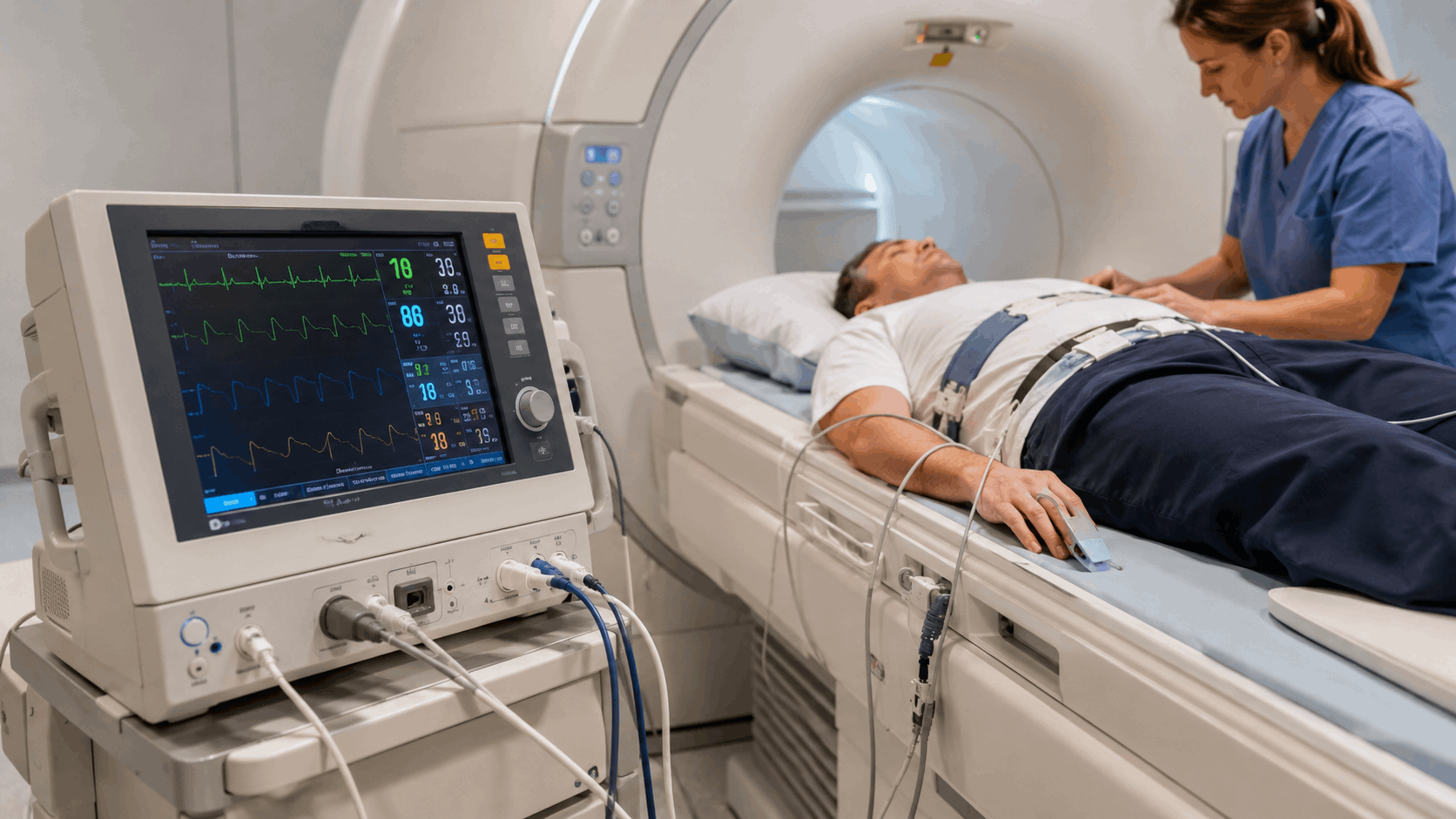

МРТ-совместимый монитор пациента

МРТ-совместимый монитор пациента предназначен для контроля жизненно важных показателей в условиях магнитного поля. Обычный монитор пациента нельзя автоматически считать безопасным для МРТ-зоны: для оборудования важны маркировка, условия применения, совместимость с напряженностью поля, специальные датчики, кабели, тележки и аксессуары. Если прибор не рассчитан на МР-среду, магнитное поле может повлиять на его работу, создать риск притяжения металлических компонентов, вызвать помехи на изображении или нарушить передачу данных.

Содержание:

• Зачем нужен МРТ-совместимый монитор пациента
• Что такое МРТ-совместимый монитор
• Чем МРТ-монитор отличается от обычного монитора пациента
• Какие параметры контролирует МРТ-монитор
• Когда МРТ-монитор особенно важен
• Как выбрать МРТ-совместимый монитор пациента
• MAGLIFE S и MAGLIFE RT-1 для кабинета МРТ
• Вопрос — ответ
• Вывод

Зачем нужен МРТ-совместимый монитор пациента

МРТ-совместимый монитор пациента нужен, чтобы врач и персонал видели ЭКГ, SpO2, НИАД, пульс, капнографию и другие параметры во время исследования, седации, анестезии или интервенционной процедуры. Монитор пациента для МРТ помогает не прерывать наблюдение, когда человек находится внутри магнитного поля и доступ к нему ограничен конструкцией томографа.

Главное отличие от обычного монитора — подтвержденная работа в заданных условиях МР-среды. Маркировка MR Conditional означает, что устройство можно использовать только при соблюдении конкретных условий: напряженности поля, расстояния до магнита, комплектации, типа датчиков, расположения кабелей и требований производителя.

Что такое МРТ-совместимый монитор

МРТ монитор пациента — это специализированная система наблюдения, созданная для кабинета магнитно-резонансной томографии. Она контролирует жизненно важные функции и передает данные персоналу без критичных помех для МР-сканера. В состав системы могут входить основной блок, дисплей, модули мониторинга, беспроводные или специальные кабельные датчики, амагнитная тележка и удаленный экран за пределами клетки Фарадея.

Какие задачи он решает в кабинете МРТ

Монитор фиксирует изменения состояния пациента в режиме реального времени. ЭКГ-модуль регистрирует сердечную активность, SpO2-датчик измеряет насыщение крови кислородом, НИАД-модуль контролирует артериальное давление, капнография показывает выдыхаемый CO2, а температурный датчик помогает отслеживать тепловой статус пациента.

В практической работе это выглядит так: пациент проходит МРТ под седацией → дыхание и гемодинамика требуют контроля → монитор передает данные на экран → персонал видит отклонения и реагирует по протоколу отделения.

Почему обычный монитор пациента не подходит для МР-среды

Обычный реанимационный монитор проектируется для палат интенсивной терапии, операционных и транспортировки, но не для сильного постоянного магнитного поля и радиочастотного воздействия томографа. Металлические элементы могут притягиваться к магниту, кабели могут нагреваться или создавать артефакты, а электроника может работать нестабильно.

Поэтому обычный монитор нельзя просто поставить рядом с МРТ. Для МР-зоны требуется устройство, которое имеет подтвержденную совместимость с условиями эксплуатации и используется только с указанными производителем датчиками и аксессуарами.

Чем МРТ-монитор отличается от обычного монитора пациента

Совместимость с магнитным полем

МР-среда предъявляет требования к материалам, электронике, кабелям и расположению прибора. MR Conditional показывает не абсолютную безопасность при любых условиях, а разрешение на применение в конкретных границах. Если производитель указывает совместимость до 3,0 Тл, расстояние от томографа или допустимые аксессуары, эти условия становятся частью эксплуатации.

Специальные датчики и кабели

Датчики для МРТ отличаются от стандартных кабелей и электродов. Они должны снижать риск нагрева, помех и артефактов. Для ЭКГ важна устойчивость к электромагнитным наводкам, для SpO2 — стабильный сигнал при движениях и низкой перфузии, для НИАД — надежная работа манжеты в условиях ограниченного доступа к пациенту.

Передача данных без помех

Мониторинг не должен ухудшать качество МР-изображений. Поэтому в МРТ-системах применяются специальные решения для передачи данных, синхронизации и размещения оборудования. Если кабель проходит неправильно или датчик не предназначен для МР-среды, на изображении могут появиться артефакты, а данные мониторинга станут нестабильными.

Удаленный мониторинг за пределами клетки Фарадея

Удаленный монитор размещается вне клетки Фарадея и позволяет персоналу наблюдать показатели из диспетчерской. Такое решение уменьшает необходимость входить в МР-зал, помогает контролировать параметры во время сканирования и сохраняет доступ к настройкам без перемещения основного блока.

Какие параметры контролирует МРТ-монитор

ЭКГ

ЭКГ показывает электрическую активность сердца и помогает отслеживать ритм во время исследования. В МР-среде на ЭКГ могут влиять магнитное поле, движение пациента и помехи, поэтому для МРТ применяются специальные датчики и алгоритмы обработки сигнала.

SpO2

SpO2 отражает насыщение крови кислородом. Этот показатель особенно важен при седации, анестезии, дыхательной недостаточности, обследовании детей и пациентов группы риска. Датчик SpO2 → измеряет сатурацию → помогает вовремя заметить снижение кислородного насыщения.

НИАД

НИАД — неинвазивное артериальное давление. Манжета измеряет давление через заданные интервалы, а монитор сохраняет результаты и подает тревожные сигналы при выходе параметров за установленные границы. Для кабинета МРТ важны совместимость манжеты, длина магистралей и размещение модуля.

Капнография, температура, инвазивное давление и анестезиологические газы

Капнография контролирует etCO2 и помогает оценивать вентиляцию пациента. Температура показывает тепловой статус. Инвазивное давление используется в сложных клинических сценариях. Анализ анестезиологических газов требуется при МРТ под наркозом, когда персонал должен контролировать не только пульс и сатурацию, но и параметры дыхания и анестезии.

Когда МРТ-монитор особенно важен

Пациенты группы риска

К группе риска относятся пациенты с нестабильной гемодинамикой, тяжелыми сопутствующими заболеваниями, дыхательными нарушениями, нарушением сознания и высокой вероятностью осложнений во время длительного исследования. Для таких случаев монитор пациента для МРТ становится частью системы безопасности кабинета.

Дети и новорожденные

Детям и новорожденным часто сложнее сохранять неподвижность, а исследования могут проводиться с медикаментозным сопровождением. Для неонатальных пациентов важны датчики подходящего размера, мягкая фиксация, контроль SpO2, пульса, дыхания и давления.

МРТ под седацией или анестезией

Седация снижает тревогу и двигательную активность, но требует контроля дыхания, насыщения кислородом и гемодинамики. При анестезии возрастает роль капнографии, анестезиологических газов и работы в связке с наркозно-дыхательным оборудованием. Мониторинг → показывает изменения параметров → помогает персоналу соблюдать протокол безопасности.

Интервенционные процедуры в условиях МРТ

При интервенционных процедурах пациент может находиться в МР-зале дольше, чем при стандартном сканировании. Персонал контролирует состояние в динамике, а удаленный экран позволяет наблюдать параметры без нарушения процесса визуализации.

Как выбрать МРТ-совместимый монитор пациента

Совместимость с напряженностью магнитного поля

Первый критерий — допустимая напряженность поля. Для МРТ 1,5 Тл и 3,0 Тл нельзя ориентироваться только на название прибора: нужно проверять паспорт модели, условия применения, расстояние до магнита, комплектацию и ограничения для датчиков.

Набор контролируемых параметров

Базовые параметры включают ЭКГ, SpO2 и НИАД. Для анестезиологии и сложных исследований могут потребоваться etCO2, температура, инвазивное давление, анестезиологические газы, O2, N2O и спирометрические показатели. Набор параметров выбирают под реальные сценарии: обычное МРТ, детские исследования, седация, наркоз, интенсивная терапия или интервенционные процедуры.

Беспроводные датчики и автономность

Беспроводные датчики уменьшают количество кабелей в МР-зоне и упрощают размещение пациента. Аккумуляторная работа полезна при транспортировке, перемещении между зонами и ситуациях, когда нужно сохранить наблюдение без подключения к сети. При выборе оценивают ресурс батареи, время зарядки, совместимость аксессуаров и сценарии использования.

Удаленный экран и интеграция с МРТ-системой

Удаленный экран позволяет выводить параметры за пределы клетки Фарадея. Интеграция с МРТ-системой и синхронизация по ЭКГ или SpO2 помогают улучшать качество изображений в отдельных режимах и повышают удобство работы персонала. Для закупщика важны не только параметры прибора, но и обучение, сервис, поставка аксессуаров и запуск оборудования.

MAGLIFE S и MAGLIFE RT-1 для кабинета МРТ

В разделе МРТ мониторы пациента Schiller представлены решения SCHILLER для мониторинга в условиях магнитно-резонансной томографии. MAGLIFE S совместим с системами МРТ до 3,0 Тл, в базовой комплектации контролирует ЭКГ, SpO2 и НИАД, поддерживает датчики для взрослых, детей и новорожденных, контроль уровня магнитного поля, питание от сети или аккумулятора, а также опции капнографии, наркозных газов, температуры и инвазивного давления.

MAGLIFE RT-1 предназначен для мониторинга значимых параметров жизнедеятельности пациента в условиях МРТ. Модель рассчитана на взрослых, детей и новорожденных, совместима с МРТ-системами с напряженностью поля от 0,2 до 3 Тл, может выводить до 10 параметров, поддерживает ЭКГ, SpO2 и НИАД в стандартной комплектации, а также ИАД, etCO2, анестезиологические газы, O2, N2O, спирометрию и волоконно-оптическое измерение температуры как опции.

MAGLIFE RT-1 использует беспроводные датчики ЭКГ и SpO2, дистанционное управление через внешний монитор MAGSCREEN RT-1, размещаемый вне клетки Фарадея, и работу от сети или аккумуляторной батареи. Для комплексного оснащения кабинета можно также подобрать оборудование для реанимации и анестезиологии.

Вопрос — ответ

Что значит МРТ-совместимый монитор пациента?

Это монитор, который предназначен для работы в условиях МР-среды при соблюдении условий производителя. Он контролирует жизненно важные показатели и используется со специальными датчиками, кабелями и аксессуарами.

Можно ли использовать обычный монитор в кабинете МРТ?

Нет, если у него нет подтвержденной совместимости с МР-средой. Обычный монитор может содержать магнитные элементы, создавать помехи, работать нестабильно или представлять риск вблизи томографа.

Что означает MR Conditional?

MR Conditional означает, что устройство допустимо использовать в МР-среде только при заданных условиях. К ним относятся напряженность поля, расположение, комплектация, тип датчиков, режим работы и ограничения производителя.

Какие параметры контролирует МРТ-монитор?

Обычно контролируются ЭКГ, SpO2, НИАД и пульс. В расширенных конфигурациях доступны etCO2, температура, инвазивное давление, анестезиологические газы, O2, N2O и другие параметры.

Нужен ли монитор при МРТ под седацией?

Да, при седации и анестезии контроль дыхания, сатурации, пульса, давления и капнографии становится частью безопасного проведения исследования. Конкретный набор параметров определяет медицинский протокол.

Чем отличаются MAGLIFE S и MAGLIFE RT-1?

MAGLIFE S подходит для мониторинга ЭКГ, SpO2 и НИАД в базовой комплектации и может дополняться опциями. MAGLIFE RT-1 рассчитан на расширенный мониторинг в условиях МРТ, поддерживает беспроводные датчики ЭКГ и SpO2, внешний монитор MAGSCREEN RT-1 и набор дополнительных параметров.

Вывод

МРТ-совместимый монитор пациента закрывает задачу, которую не решает обычный реанимационный монитор: он контролирует жизненно важные показатели в магнитном поле и работает в заданных условиях МР-среды. Его выбирают по напряженности поля, параметрам мониторинга, типам датчиков, удаленному экрану, автономности, совместимости с аксессуарами и сценариям кабинета.

Для стандартного МРТ важны ЭКГ, SpO2 и НИАД. Для исследований под седацией и анестезией добавляются капнография, газы, температура и инвазивное давление. Для детских и неонатальных пациентов критичны подходящие датчики и стабильная передача данных. Правильно подобранный МРТ монитор пациента помогает персоналу наблюдать за состоянием пациента, не нарушать работу томографа и поддерживать безопасность исследования.
