Из каких элементов состоит наркозный аппарат и как работает?

Содержание

• Конструкция наркозно-дыхательного аппарата и его роль в анестезиологической практике
• Ключевые функции современного наркозного оборудования
• Основные разновидности наркозных аппаратов и сферы их применения
• Из каких элементов состоит наркозно-дыхательный аппарат
• Как функционирует наркозно-дыхательный аппарат во время операции
• По каким параметрам выбирают наркозно-дыхательную аппаратуру
• Почему грамотный выбор наркозного аппарата важен для клиники и пациента
• Заключение

Во время хирургического вмешательства особое значение имеют управляемость анестезии, стабильность дыхания и непрерывный контроль жизненно важных показателей. Именно эти задачи решает наркозно-дыхательный аппарат. Это не вспомогательное устройство, а ключевой элемент анестезиологического обеспечения, который используется для подачи медицинских газов, ингаляционных анестетиков, проведения искусственной вентиляции легких и поддержания безопасных условий в операционной.

Современные наркозные аппараты представляют собой многофункциональные системы, в которых объединены блоки подачи газов, испарители анестетиков, дыхательные контуры, вентиляторы, узлы очистки смеси и модули контроля параметров. Такая конструкция позволяет анестезиологу точно управлять составом дыхательной смеси, своевременно корректировать режим вентиляции и поддерживать предсказуемое течение анестезии на всех этапах операции.

Для медицинской организации выбор такого оборудования имеет не только техническое, но и клиническое значение. От характеристик аппарата зависят безопасность пациента, удобство работы персонала, соответствие оснащения профилю хирургической помощи и устойчивость операционного процесса в целом. Поэтому при оценке наркозно-дыхательной техники важно понимать, из каких элементов она состоит, какие задачи решает и по каким критериям подбирается для практического применения.

Конструкция наркозно-дыхательного аппарата и его роль в анестезиологической практике

Наркозно-дыхательный аппарат предназначен для обеспечения пациента дыхательной смесью во время оперативного вмешательства и создания условий для проведения ингаляционной анестезии. В клинической практике он используется как часть единого анестезиологического комплекса, в котором совмещаются функции подачи кислорода, дозирования летучих анестетиков, вентиляционной поддержки и контроля безопасности.

Принцип построения аппарата основан на последовательном прохождении газовой смеси через несколько функциональных узлов. Сначала медицинские газы поступают из центральной системы или резервных баллонов. Затем они проходят через блоки регулировки давления и потока, смешиваются в заданных пропорциях, после чего при необходимости насыщаются парами анестетика в испарителе. Далее сформированная смесь поступает в дыхательный контур и подается пациенту. На выдохе газ проходит через систему клапанов и абсорбер углекислого газа, а избыточный объем удаляется через систему отвода.

Такая архитектура позволяет врачу-анестезиологу контролировать как респираторный компонент, так и глубину ингаляционной анестезии. В результате аппарат обеспечивает не только техническую подачу смеси, но и клинически значимое управление всем процессом анестезиологического сопровождения.

Ключевые функции современного наркозного оборудования

Современный наркозно-дыхательный аппарат должен выполнять несколько взаимосвязанных задач, каждая из которых имеет прямое отношение к безопасности пациента и качеству работы операционной бригады.

• Обеспечение надежной подачи кислорода

  Базовая функция аппарата заключается в непрерывной подаче кислорода и других медицинских газов в заданных параметрах. Для этого применяются магистральные подключения, резервные баллоны, регуляторы давления и системы защиты от ошибочного подключения. Такой подход позволяет сохранять стабильность газоснабжения и снижать риск критических нарушений в ходе вмешательства.

• Формирование дыхательной смеси с заданными характеристиками

  Следующая важная задача связана с точным смешиванием газов и поддержанием необходимого состава дыхательной среды. На этом этапе определяется соотношение кислорода, воздуха и при необходимости дополнительных компонентов. От корректности настройки зависит, насколько точно аппарат будет соответствовать клинической задаче и текущему состоянию пациента.

• Дозирование ингаляционного анестетика

  Для проведения ингаляционной анестезии требуется стабильная подача летучего препарата в контролируемой концентрации. Эту функцию выполняет испаритель. Его задача состоит в том, чтобы преобразовать жидкий анестетик в пар и включить его в состав дыхательной смеси без значимых отклонений по концентрации. Точность работы этого узла определяет управляемость анестезии и предсказуемость клинического эффекта.

• Проведение искусственной вентиляции легких

  Во время операции пациенту может потребоваться полная или частичная вентиляционная поддержка. Встроенный вентилятор обеспечивает подачу дыхательной смеси в установленном режиме и помогает поддерживать необходимый объем и частоту дыхания. Это особенно важно при общей анестезии, когда самостоятельное дыхание ослаблено или временно отсутствует.

• Поддержание безопасных условий в операционной

  Еще одна значимая функция связана с удалением отработанных анестетических газов. Для этого используется система отвода, которая снижает их накопление в воздухе операционной и помогает обеспечить безопасные условия для медицинского персонала. Таким образом, современный аппарат решает не только задачи анестезии и вентиляции, но и вопросы производственной безопасности.

Основные разновидности наркозных аппаратов и сферы их применения

Наркозно-дыхательная техника различается по уровню оснащения, конструкции и клиническому назначению. Выбор конкретной модели определяется профилем медицинской организации, объемом хирургической помощи и требованиями к функциональности.

• Аппараты базового и расширенного класса

  Часть устройств ориентирована на выполнение стандартных задач при относительно ограниченном наборе настроек. Более сложные системы представляют собой полноценные анестезиологические станции, рассчитанные на широкий спектр вмешательств, расширенные режимы вентиляции и интеграцию с мониторингом пациента. Для многопрофильных клиник и современных операционных чаще выбирают именно второй вариант.

• Стационарные и мобильные решения

  Стационарные модели применяются в операционных блоках с постоянной высокой нагрузкой. Мобильные исполнения используются там, где требуется гибкость размещения, быстрый доступ к оборудованию или организация помощи в помещениях с ограниченным пространством. В таких случаях особое значение приобретают габариты, эргономика и автономность системы.

• Оборудование для разных возрастных групп

  Не все аппараты одинаково эффективны при работе со взрослыми пациентами, детьми и новорожденными. В педиатрической и неонатальной практике возрастают требования к точности вентиляции, чувствительности датчиков и корректности работы при малых дыхательных объемах. Поэтому при подборе оборудования необходимо учитывать не только общую функциональность, но и соответствие аппарата конкретной категории пациентов.

• Системы с различной степенью интеграции

  Одни устройства работают как самостоятельные единицы, другие входят в состав комплексного анестезиологического рабочего места с подключением мониторов, газоанализаторов и дополнительных модулей. Высокий уровень интеграции особенно важен для клиник, которые ориентированы на стандартизацию рабочих процессов, сокращение времени на настройку и повышение точности контроля параметров.

Из каких элементов состоит наркозно-дыхательный аппарат

Чтобы оценить возможности наркозной техники, необходимо понимать структуру ее основных узлов. Каждый компонент выполняет строго определенную функцию и влияет на устойчивость всей системы.

• Источники медицинских газов

  Аппарат получает кислород, воздух и другие газы либо из центральной магистрали, либо из резервных баллонов. Этот узел включает соединения, регуляторы и механизмы защиты, необходимые для безопасной подачи смеси в заданных параметрах. Наличие резервного источника особенно важно для обеспечения бесперебойной работы оборудования.

• Блок регулировки давления и потока

  После поступления в систему газы проходят через элементы, которые стабилизируют давление и позволяют задавать нужный поток. На этом этапе врач устанавливает исходные параметры, от которых зависит дальнейшее формирование смеси. Точность регулировки напрямую влияет на клиническую надежность аппарата.

• Смесительный узел

  В данном блоке формируется соотношение газов, необходимое для конкретного клинического случая. Здесь задается состав дыхательной среды с учетом параметров анестезии, вентиляции и состояния пациента. Корректность работы смесительного узла определяет качество газовой поддержки в течение всей операции.

• Испаритель ингаляционного анестетика

  Испаритель предназначен для дозированного включения летучего анестетика в состав дыхательной смеси. Каждый такой модуль обычно рассчитан на определенный препарат, что необходимо для точного поддержания концентрации и предотвращения ошибок при эксплуатации. Это один из наиболее значимых элементов аппарата с точки зрения управляемости анестезии.

• Дыхательный контур

  Через дыхательный контур смесь поступает к пациенту и возвращается после выдоха. В его состав входят линии вдоха и выдоха, соединительные трубки, клапаны, резервуарный мешок и другие элементы, обеспечивающие направленное движение газа. От конструкции контура зависит стабильность циркуляции смеси и эффективность вентиляционной поддержки.

• Абсорбер углекислого газа

  При выдохе пациента в контур поступает углекислый газ, который необходимо удалить до повторного использования смеси. Для этого применяется абсорбер со специальным сорбентом. Его задача — исключить накопление CO2 в дыхательной системе и поддерживать безопасный состав смеси на последующих вдохах.

• Встроенный вентилятор

  Вентилятор обеспечивает искусственную вентиляцию легких в ручном или автоматическом режиме. Он используется в тех случаях, когда пациент нуждается в полном или частичном респираторном сопровождении. Современные модели позволяют гибко настраивать параметры вентиляции в зависимости от возраста, массы тела и клинической ситуации.

• Клапаны и предохранительные элементы

  Система клапанов обеспечивает правильное направление потока и защищает дыхательный контур от нежелательных изменений давления. Предохранительные механизмы помогают предотвращать аварийные ситуации, включая превышение давления, нарушение подачи кислорода и другие критические отклонения.

• Система отвода отработанных газов

  Этот узел предназначен для удаления избыточной смеси и остаточных анестетиков из рабочей зоны. Его наличие снижает загрязнение воздуха в операционной и способствует соблюдению требований безопасности для персонала.

• Модуль управления и мониторинга

  В современных аппаратах значительная часть параметров отображается на экране. Врач получает доступ к данным о вентиляции, тревогах, давлении в контуре, содержании кислорода и другим показателям. Это повышает точность контроля и ускоряет принятие решений в условиях операционной.

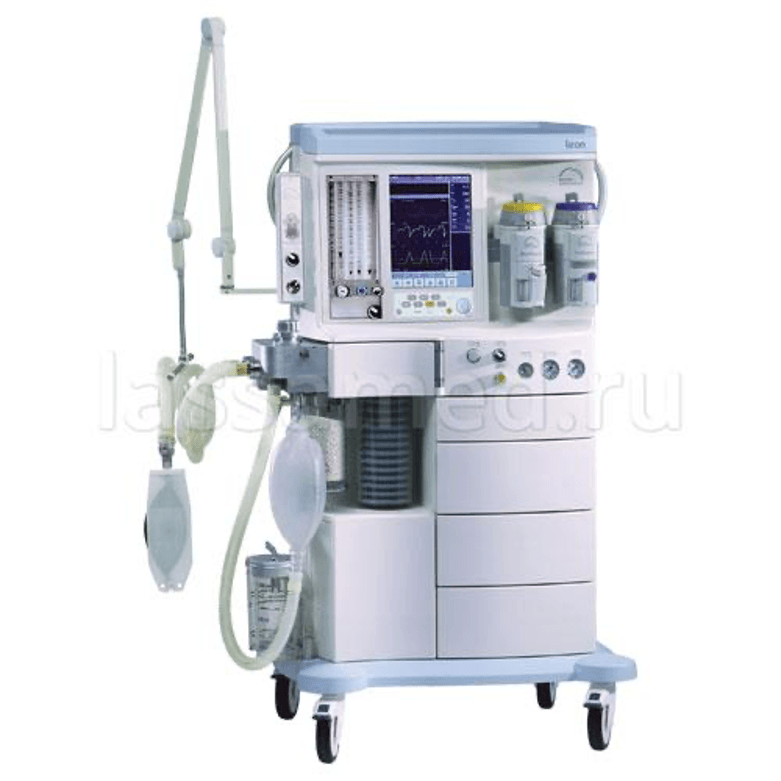

Основные элементы наркозного аппарата

Как функционирует наркозно-дыхательный аппарат во время операции

Работа аппарата строится по четкой последовательной схеме. Сначала в систему поступают медицинские газы. Затем они проходят через блоки стабилизации и регулировки, где задаются их параметры и пропорции. После этого смесь при необходимости направляется в испаритель, где насыщается парами анестетика.

На следующем этапе готовая дыхательная смесь поступает в дыхательный контур и подается пациенту. Если самостоятельное дыхание недостаточно или временно отсутствует, вентиляцию обеспечивает встроенный вентилятор. Во время выдоха смесь возвращается в контур, проходит через клапаны и абсорбер углекислого газа. Избыточный объем и остаточные анестетики удаляются через систему отвода.

Таким образом, аппарат не ограничивается одной функцией подачи газов. Он обеспечивает согласованную работу нескольких узлов, от которых зависят вентиляция, глубина анестезии, газообмен и безопасность операционного процесса. Именно по этой причине надежность всех компонентов и точность их взаимодействия имеют принципиальное значение.

По каким параметрам выбирают наркозно-дыхательную аппаратуру

Подбор наркозно-дыхательного аппарата требует оценки не только технических характеристик, но и клинической применимости оборудования в конкретной медицинской организации.

1. Соответствие профилю клиники. Прежде всего необходимо учитывать, для каких вмешательств и категорий пациентов будет использоваться аппарат. Для многопрофильного стационара с интенсивной хирургической нагрузкой требуются расширенные возможности вентиляции, гибкие настройки и высокий уровень надежности. Для узкоспециализированных центров приоритеты могут быть иными, но соответствие профилю учреждения остается обязательным критерием.
2. Уровень безопасности. Современная наркозная техника должна включать механизмы защиты от гипоксической смеси, сбоя подачи газа, избыточного давления и других критических ситуаций. Чем выше уровень встроенной безопасности, тем стабильнее работа оборудования в реальной клинической практике.
3. Удобство эксплуатации. Для операционной бригады значение имеет не только перечень функций, но и логика управления. Понятный интерфейс, наглядный экран, продуманное расположение элементов и быстрый доступ к основным настройкам повышают точность работы и снижают вероятность эксплуатационных ошибок.
4. Возможности вентиляции и мониторинга. При выборе аппарата необходимо оценивать доступные режимы вентиляции, параметры контроля и потенциал интеграции с дополнительными системами. Чем разнообразнее клинические сценарии в учреждении, тем выше требования к гибкости и информативности оборудования.
5. Совместимость с инфраструктурой медицинской организации. Не менее важно заранее проверить, насколько аппарат соответствует условиям конкретной клиники: типу газоснабжения, размерам операционной, используемым расходным материалам и текущему уровню оснащения. Такая оценка помогает избежать сложностей при вводе оборудования в эксплуатацию.
6. Сервисная поддержка и техническое сопровождение. Для медицинской техники данного класса критически важны качество сервиса, доступность расходных материалов, обучение персонала и возможность оперативного технического сопровождения. Именно поэтому при выборе поставщика необходимо оценивать не только каталог оборудования, но и готовность компании обеспечивать поддержку после поставки.

Почему грамотный выбор наркозного аппарата важен для клиники и пациента

Наркозно-дыхательный аппарат влияет не только на оснащенность операционной, но и на общее качество анестезиологической помощи. Для пациента это вопрос безопасности, стабильности состояния во время вмешательства и точности медицинского контроля. Для клиники — показатель уровня организации хирургического процесса, профессионального подхода и ответственности перед пациентами.

Когда медицинская организация использует современное оборудование с продуманной архитектурой, надежными системами защиты и удобным управлением, это повышает устойчивость всей анестезиологической службы. Врач получает инструмент, который позволяет уверенно работать в стандартных и сложных клинических ситуациях, а руководство клиники — основу для стабильной и предсказуемой работы операционного блока.

Если учреждению требуется современное оснащение по направлению анестезиологии и реанимации, важно ориентироваться на поставщика, который предлагает не только оборудование, но и профессиональное сопровождение. Именно такой подход позволяет обеспечить клинике надежную техническую базу и поддерживать высокий уровень медицинской помощи.

Заключение

Наркозно-дыхательный аппарат представляет собой сложную медицинскую систему, в состав которой входят источники газов, блоки регулировки, смесительный узел, испаритель, дыхательный контур, абсорбер углекислого газа, вентилятор, предохранительные элементы, система отвода и модуль мониторинга. Все эти компоненты работают согласованно и обеспечивают проведение анестезии в контролируемых и безопасных условиях.

Поэтому при выборе такого оборудования необходимо оценивать не только набор технических характеристик, но и клиническую применимость, уровень безопасности, удобство эксплуатации и качество сервисной поддержки. Для медицинской организации это инвестиция в надежность операционного процесса, уверенность персонала и высокий стандарт помощи пациентам.
