Бодиплетизмография — точный метод диагностики функций дыхания

Бодиплетизмография (от греч. body — тело, plethysmos — увеличение, grapho — записывать) — современный метод исследования механики дыхания, позволяющий с высокой точностью оценить:

• легочные объемы и емкости;
• сопротивление респираторного тракта;
• эластические свойства легких и грудной клетки.

Такое устройство характерно для большинства современных диагностических систем, включая профессиональные бодиплетизмографы, применяемые в функциональной диагностике дыхания. Принцип действия: метод основан на регистрации изменений параметров тела пациента и давления в герметичной камере во время дыхательных маневров.

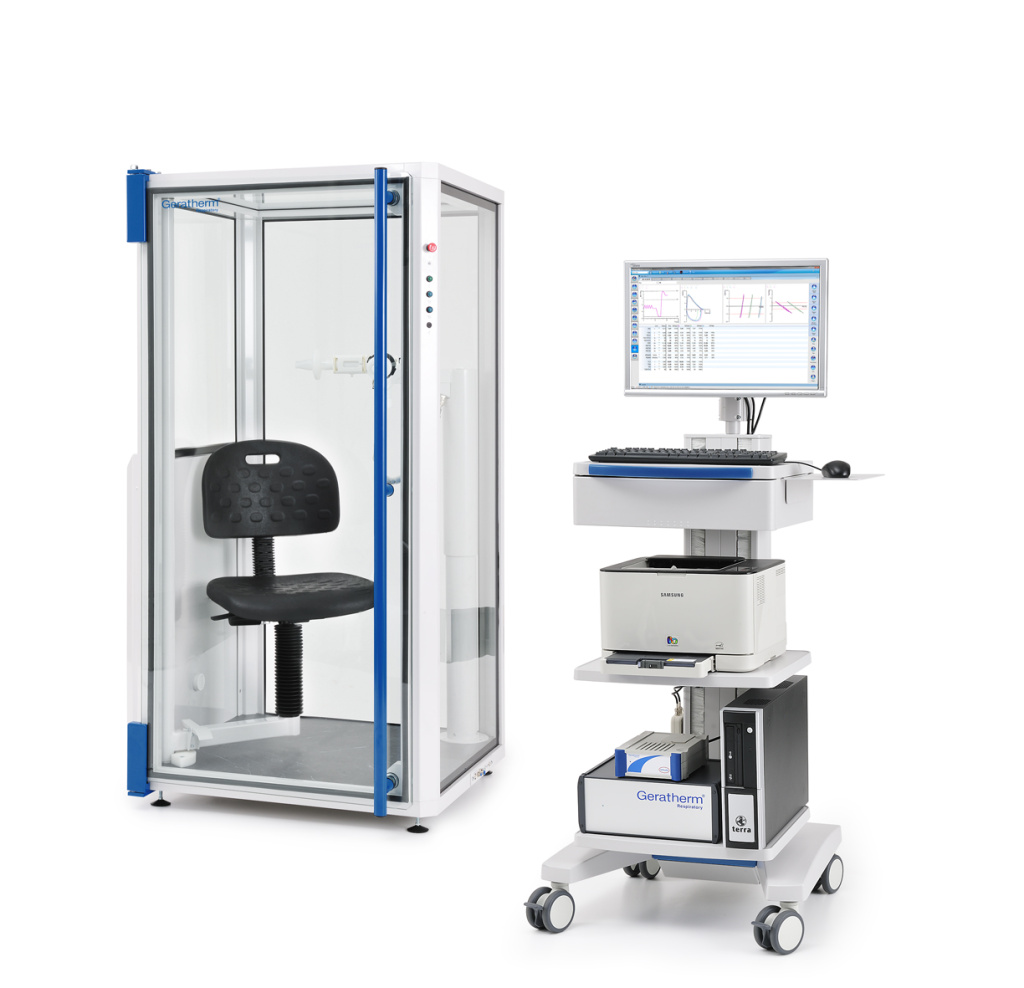

Принцип работы и устройство бодиплетизмографа

Современный бодиплетизмографический комплекс включает три компонента:

1. Герметичная камера (боди-бокс) — изолированное пространство, куда помещается пациент.
2. Пневмотахограф — высокоточный датчик для регистрации дыхательных потоков.
3. Компьютерная система — осуществляет сбор данных и автоматизированные расчеты показателей.

Физические основы метода

Исследование базируется на фундаментальном газовом законе Бойля-Мариотта, который устанавливает обратно пропорциональную зависимость между давлением и объемом воздуха при постоянной температуре. Этот принцип лежит в основе работы большинства современных диагностических систем, включая комплекс PowerCube Body, где расчет внутригрудного газового объема выполняется на основе точных измерений давления и объема.

Математически это выражается уравнением:

P× V = const

где:

• P — давление газа;
• V — занимаемый объем;
• const — постоянная величина для данной массы воздуха.

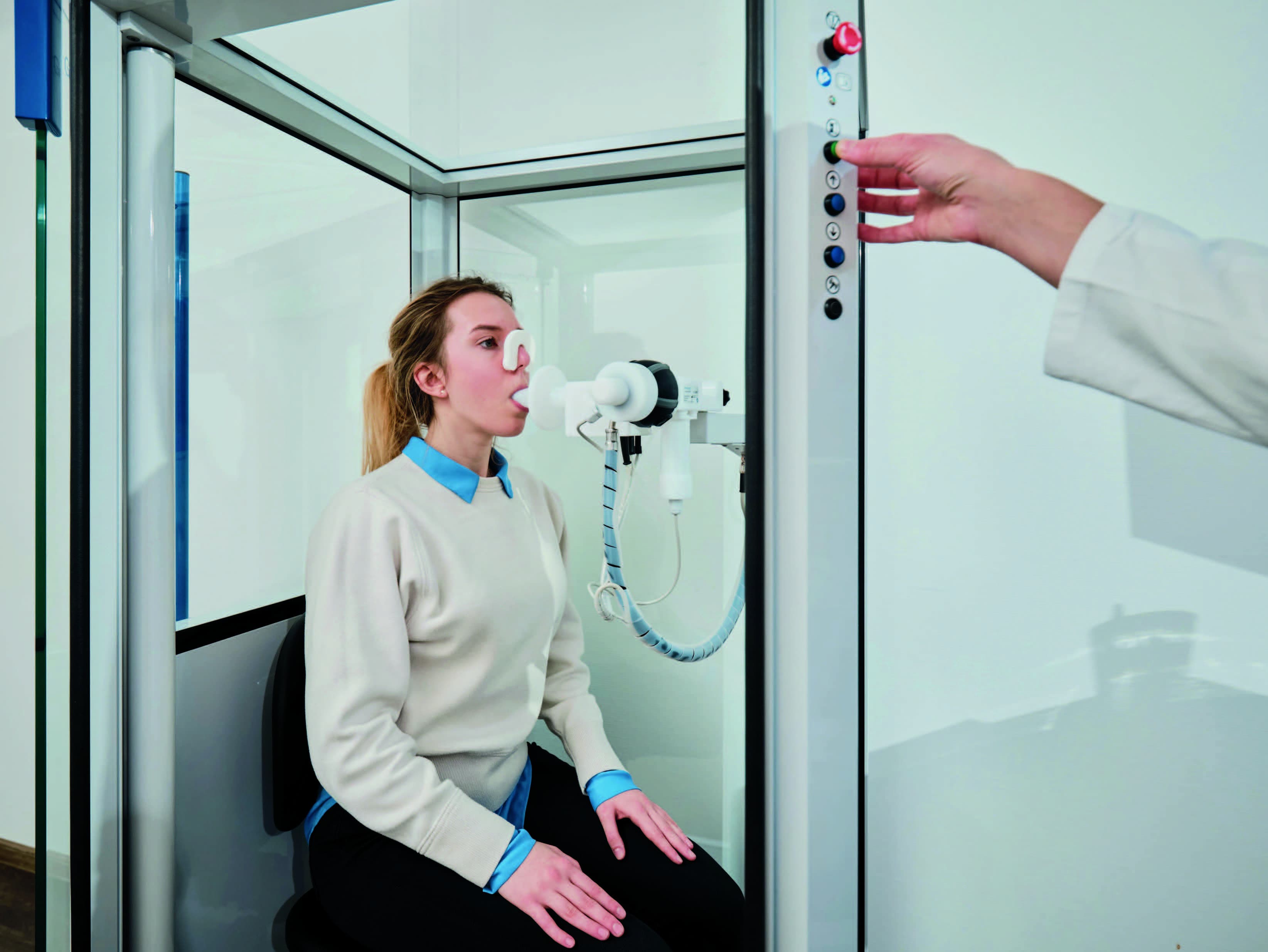

Технология проведения измерений

Процедура выполняется по следующему алгоритму:

1. Пациент размещается в герметичной камере (размером примерно 1,5×1,5×2 м) и плотно обхватывает губами загубник.
2. На нос накладывается специальный зажим.
3. Человек дышит через мундштук, выполняя команды врача.
4. Приборы измеряют силу воздушного потока и его количество.
5. Компьютер анализирует данные и строит графики.

Длительность процедуры — 15–30 минут.

Пневмотахограф непрерывно измеряет скорость и объем вдыхаемого/выдыхаемого воздуха. Чувствительные сенсоры фиксируют:

• изменения давления внутри камеры (P камеры);
• колебания пневматического показателя в ротовой полости (P рот).

Микропроцессорная система в реальном времени анализирует полученные результаты. Специализированное ПО вычисляет комплекс дыхательных параметров.

Оформите заявкау на сайте, мы свяжемся с Вами в ближайшее время и ответим на все
интересующие вопросы

Офоримить заявку

Клинические показания к проведению бодиплетизмографии

Исследование назначается при следующих респираторных нарушениях дыхательной системы.

1. Деструктивные поражения легочной ткани:

   • эмфизематозные изменения паренхимы;
   • буллезная трансформация альвеолярных структур.

2. Хронические обструктивные патологии:

   • ХОБЛ различной степени тяжести;
   • обструктивные бронхиты в стадии ремиссии.

3. Воспалительные процессы:

   • пневмонии в период разрешения;
   • острые и хронические бронхиты.

4. Аллергологические заболевания:

   • бронхиальная астма (вне приступа);
   • астматический компонент при смешанных патологиях.

5. Гранулематозные поражения:

   • саркоидоз легочной системы;
   • другие интерстициальные расстройства.

6. Кардиореспираторные синдромы:

   • сердечная недостаточность с респираторными проявлениями;
   • легочная гипертензия;
   • кардиопульмональные нарушения.

Особую ценность метод представляет для дифференциальной диагностики обструктивных и рестриктивных патологий вентиляционной функции. Исследование позволяет точно определить характер и степень дыхательной недостаточности, что критически важно для разработки оптимальной терапевтической стратегии.

Анализ ключевых респираторных показателей

Бодиплетизмография позволяет количественно оценить следующие физиологические параметры.

1. Статические легочные объемы:

   • Внутригрудной газовый резервуар (TGV) — отражает количество воздуха в респираторной системе после пассивного выдоха.
   • Функциональная остаточная емкость (FRC) — комбинированный индекс конечного объема и резервной экспирации.
   • Суммарный легочный потенциал (TLC) — максимальное количество воздуха при полной инспирации.

2. Динамические дыхательные характеристики:

   • Жизненный ресурс (VC) — предельный объем при максимальном маневре дыхания.
   • Максимальная аэрогематическая емкость (VT) — количество воздуха при спокойном цикле вдоха-выдоха.
   • Резервные объемы (IRV/ERV) — дополнительный потенциал вдоха и выдоха.

3. Индексы воздухопроводящей функции:

   • Аэродинамическое сопротивление (Raw) — отражает состояние бронхиального дерева.
   • Проводимость дыхательных путей (Gaw) — его обратная величина.

4. Важные соотношения:

   • RV/TLC — индекс воздушной ловушки;
   • IC/TLC — показатель дыхательного резерва.

Клиническая интерпретация:

• Повышение TGV и RV свидетельствует о задержке воздуха.
• Снижение VC указывает на рестриктивные нарушения.
• Увеличение Raw характерно для обструктивных патологий.
• Изменение RV/TLC помогает дифференцировать эмфизему и ХОБЛ.

Все параметры анализируются в комплексе, с учетом антропометрических данных пациента и клинической картины. Современные аппараты предоставляют результаты в виде графиков и числовых значений с автоматическим сравнением должных величин.

Расширенные функциональные показатели дыхательной системы

Современные бодиплетизмографические комплексы с дополнительными модулями позволяют оценить следующие результаты. К таким комплексам, например, можно отнести комплекс BodyStik-C, оснащенный модулем диффузии для расширенной оценки вентиляционно-перфузионных характеристик.

1. Диффузионные характеристики:

   • DLCO (Diffusing Capacity of the Lung for Carbon Monoxide) — диффузионная способность легких.
   • Методики измерения:
   • техника задержки дыхания (single-breath hold);
   • анализ динамической вентиляции (intrabreath);
   • трехуровневый расчет (3-equation method).
   • Альвеоло-капиллярная мембранная проницаемость.

2. Вентиляционно-перфузионные соотношения:

   • азотное вымывание (N2 washout) для определения FRC;
   • кислородный тест (closing volume assessment);
   • индекс неравномерности вентиляции (LCI);
   • анализ пространственного распределения газов (AMDN).

3. Механика вентиляции мышц:

   • окклюзионное давление P0.1;
   • отражает нейродинамическую активность дыхательного центра;
   • важный маркер респираторного драйва;
   • повышается при обструктивных и рестриктивных патологиях;
   • используется в настройках искусственной вентиляции.

4. Мышечный потенциал:

   • максимальное инспираторное давление;
   • пиковое экспираторное усилие;
   • динамические характеристики выдоха.

Клиническое значение:

• DLCO снижается при интерстициальных заболеваниях и эмфиземе.
• P0.1 > 2.5 cmH2O свидетельствует о повышенной работе дыхательного акта.
• MIP < 60 cmH2O указывает на слабость мускулатуры легких.
• LCI > 7.5 отражает выраженную неравномерность дыхания.

Эти параметры особенно важны в таких ситуациях:

• дифференциальная диагностика сложных случаев;
• мониторинг прогрессирования патологии;
• оценка эффективности респираторной терапии;
• подбор параметров искусственной вентиляции.

Ключевые особенности методики

• Неинвазивность и безопасность процедуры.
• Высокая чувствительность оборудования (разрешение до 0,1 мл).
• Автоматизированная обработка результатов.
• Информативность — оценивает до 20 параметров дыхания.
• Возможность анализа всех легочных объемов, включая те, что нельзя измерить спирометрией.
• Комфорт — не требует сложных действий от пациента.
• Стандартизация — соответствует международным протоколам ATS/ERS.

Полученные данные позволяют с высокой точностью диагностировать различные расстройства механики дыхательного процесса, включая обструктивные и рестриктивные патологии.
